产品推广课堂——TC5013塔机

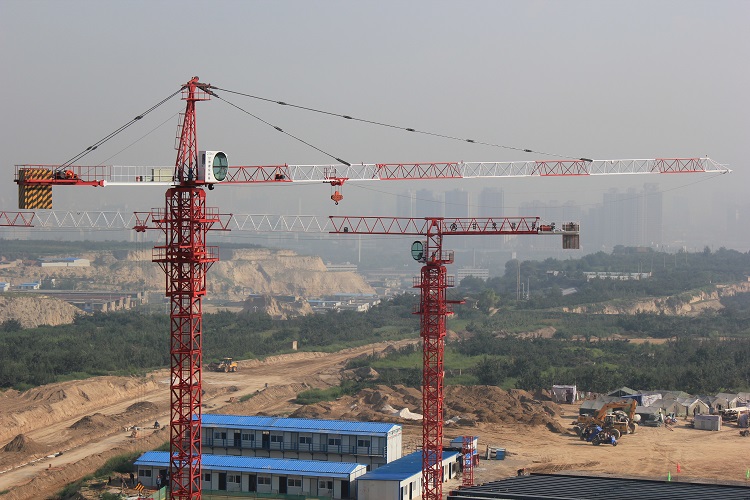

一、QTZ63(TC5013)塔式起重机为新型建筑用塔式起重机，该机为水平臂架，小车变幅，上回转自升式多用途塔机，性能参数及技术指标达到国内领先水平。其标准臂长为50m，标准变臂可达45m。最大起重量为6t，额定起重力矩为63t•m。50m臂长时，最大起重力矩可达到87t•m，基本上达到现行80t•m塔机的起重性能，该机主要特点如下：

1.1上部采用液压顶升，来实现增加或减少塔身标准节，使塔机能随着建筑物高度变化而升高或降低，同时塔机的起重能力不因塔机的升高而降低。

1.2工作速度高，调速性能好，工作平稳，效率高。

起升机构采用三速电机加单速比减速箱，能实现重载低速，轻载高速，最高起升速度可达80m/min。

变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能。

回转机构采用行星减速机，配置液力耦合器，承载能力高，起制动平稳，工作可靠。

1.3工作范围大，工作方式多，适用对象广。

塔机有独立固定式及附着于建筑物两种工作方式，以满足不同的使用要求。

塔机独立固定式工作，最大起升高度为40m。

附着式的最大起升高度可达140m。附着式塔机的塔身可安装在建筑物附近旁的混凝土基础上，为了减少塔身计算长度来保持其设计起重能力，设有五套附着装置，第一附着装置距基础面32m，第二附着装置距第一附着装置24m，第三附着装置距第二附着装置24m，第四附着装置距第三附着装置21m，第五附着装置距第四附着装置18m，附着点的高度允许现场根据楼层的高度做些适当的调整。

1.4该机设有起升高度限位器、小车变幅限位器、力矩限制器、起重量限制器、回转限位器、小车断绳保护装置、小车断轴保护装置、钢丝绳防脱装置等各种安全装置。各种安全装置的设置，可保证塔机工作安全可靠。

1.5司机室独立侧置，视野好，给操作者创造了较好的工作环境。

1.6整机布置合理，外形美观。

1.7起重臂采用刚性双拉杆支承，结构轻巧。

1.8使用方便，维修简单。

由于该机具有以上特点，因而它适用于高层饭店、居民住宅、高层工业建筑、大跨度工业厂房以及采用滑模法施工的高大烟囱及筒仓等高塔形建筑物的大型建筑工程中。

该塔机安装仅需16t汽车式起重机就能实现，方便迅速。

1.9塔机整机的工作级别是A5,载荷状态是Q2，名义载荷谱系数Kf为0.25，利用等级为U5，总工作循环次数N1为1.25×105。

二、维保小技巧：

液压爬升系统的维护与保养

1、严格按附表2中的规定进行加油和更换油，并清洗油箱内部。

2、溢流阀的压力调整后，不得随意变动，每次进行爬升之前，应用油压表检查其压力是否正常。

3、应经常检查各部管接头是否紧固严密，不准有漏油现象。

4、滤油器要经常检查有无堵塞，检查安全阀在使用后调整值是否变动。

5、油泵、油缸和控制阀，如发现渗漏应及时检修。

6、塔机安装和大修后初次起动油泵时，应先检查入口和出口是否接反，转动方向是否正确，吸油管路是否漏气，然后用手试转，最后在规定转速内起动和试运转。

7、在冬季起动时，要开开停停往复数次，待油温上升和控制阀动作灵活后再正式使用。
